四足机器狗从训练到实机部署全流程指南
本教程基于西安交通大学 RoboGauge 团队的研究成果 Toward Reliable Sim-to-Real Predictability for MoE-based Robust Quadrupedal Locomotion 及其项目主页，将原始 Go2 训练任务适配为 Unitree Go1，并串联 IsaacLab 训练、RoboGauge 评估、MuJoCo sim2sim、ONNX 导出、RDK X5/S100 BPU 量化和 sim2real
1. 教程范围与版本约定
1.1 仓库
| 用途 | 公开仓库 | 分支/版本 | 镜像内目录 | 本次验证 commit |
|---|---|---|---|---|
| IsaacLab 源码 | isaac-sim/IsaacLab | v2.3.2 |
/opt/IsaacLab |
37ddf626871758333d6ed89cf64ad702aef127d0 |
| Go1 训练与 IsaacLab 部署 | ChenYouYuan0413/go2_rl_robotlab | go1 |
/opt/go2_rl_robotlab |
f40874bc90c72264dbf46989d90e15a9715c1393 |
| Go1 RoboGauge 评估 | ChenYouYuan0413/RoboGauge | go1 |
/opt/RoboGauge |
a1665511267bca6f66c41224a113595f0abd3051 |
| Go1 MuJoCo、ONNX 与 BPU 部署 | ChenYouYuan0413/go1_deploy | main |
/opt/go1_deploy/deploy_rl_lab |
cc7864aa605df0d6f533c463ddf930d2ace8aed8 |
上述三个 Go1 适配仓库均可从 GitHub 匿名拉取，不再依赖内部 Gitea。官方公开 SDK 可参考 unitree_legged_sdk。
当前交付镜像部署目录结构为：
/opt/go1_deploy/
deploy_rl_lab/
policy_robotlab_26000.onnx
deploy_go1_onnx_mujoco_lab.py
deploy_go1_rlgym_pro_sdk_lab.py
deploy_go1_rlgym_pro_sdk_lab_fastcpp.py
bpu_quantization/
bpu_deploy_x5/
bpu_deploy_s100/
terrains/
logs/
本文有两条使用路径：
- 路径 A，直接使用交付镜像：不需要重新 clone 或重新安装，使用
/opt下的固定目录和解释器 - 路径 B，没有镜像：按 3.4 节拉取仓库并安装
本文以 26000 轮检查点演示导出、评估、量化和部署流程。示例发布名称如下：
训练检查点: model_26000.pt
TorchScript: policy_robotlab_26000_post_command_curriculum.pt
浮点模型: policy_robotlab_26000_post_command_curriculum.onnx
X5 模型: policy_robotlab_26000_int16_gemm.bin
S100 模型: policy_robotlab_26000_s100_int16_gemm.hbm
训练目录可保留不同课程阶段的 checkpoint 用于比较，但交付目录只保留最终选定的版本。量化脚本使用 --name policy_robotlab_26000 时会生成上面的 X5/S100 名称
1.2 全流程
Go1 模型与任务适配
-> IsaacLab + MoE-CTS 训练
-> TensorBoard 观察收敛
-> 导出 TorchScript / ONNX
-> IsaacLab play
-> RoboGauge 自动评估
-> 独立 MuJoCo sim2sim
-> ONNX 实机只读和悬空测试
-> 用 ONNX 推理生成 PTQ 校验基准
-> X5/S100 量化与离线对齐
-> BPU 悬空对照
-> 低速地面测试
-> 复杂地形测试
任何阶段不通过，都应退回上一阶段定位问题，不能用放宽真机保护阈值来掩盖观测、关节顺序或模型接口错误
2. 研究方法解读
2.1 为什么使用 MoE-CTS
该流程的核心不是只追求仿真中的高回报，而是提高策略在未知动力学和地形上的泛化能力，并用标准化指标提前判断 sim2real 风险
- CTS（Concurrent Teacher-Student）：teacher 可使用地形高度、接触力、关节力矩等特权信息；student 仅使用真机可获得的本体感知历史。两者在训练期间并行优化，使 student 学会从历史观测中估计隐含环境信息。
- MoE（Mixture of Experts）：策略包含多个 expert，由门控网络根据隐变量组合不同 expert。不同 expert 可以分别覆盖平地、坡面、台阶、低摩擦和动力学扰动等状态。
- 历史观测：单帧传感信息不能直接给出摩擦、延迟和外部扰动，连续历史为 student 提供了估计这些量的依据。
- 域随机化与课程学习：训练中改变地形、摩擦、质量、执行器延迟和外力，并随能力提升逐渐增加地形和指令难度。
2.2 奖励、评估和部署的职责不同
训练奖励用于产生梯度，并不是最终安全指标。高总奖励可能由速度跟踪项主导，同时仍存在极端关节、力矩尖峰或急停不稳。因此本流程分三层判断：
- 训练奖励：判断优化是否收敛、是否发生策略坍塌。
- RoboGauge 指标：在跨地形、跨摩擦、多随机种子下比较跟踪、安全和运动质量。
- 真机保护与日志：判断实时观测、动作、关节目标和硬件状态是否处于允许范围
RoboGauge 当前关注的指标包括关节软限位、线/角速度误差、电机功耗、姿态稳定性、力矩平滑度、摩擦裕度和 ZMP 裕度。归一化后均按“越大越好”解释，但任何综合分数都不能替代分项检查
3. 两种环境准备方式
3.1 硬件与软件前提
- NVIDIA GPU 和匹配的驱动
- Linux 训练环境；图形界面训练不是必须
- Python 3.11
- IsaacLab
2.3.2.post1和 Isaac Sim5.1.0.0 - 足够的磁盘空间保存检查点、TensorBoard 日志和导出模型
3.2 路径 A：直接使用交付镜像

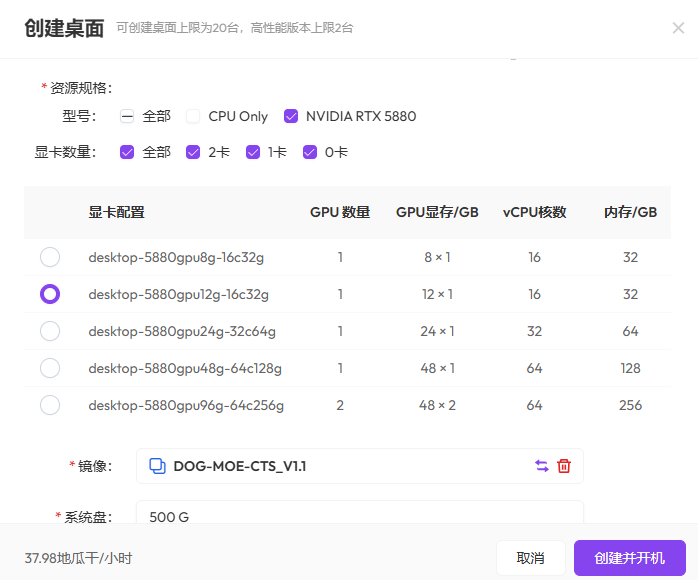

我们在地瓜的robogo的云桌面平台--d-robotics 提供了配置好所有环境开箱即用的镜像
如上创建桌面，选择DOG-MOE-CTS_V1.1的镜像开始创建，选择12g-16c32g的配置
进入后我们先把量化的dockerg工具链进行挂载：
sudo docker load -i /opt/envs/go2_rl_robotlab/docker-toolchain/images/openexplorer_ai_toolchain_ubuntu_20_x5_cpu_v1.2.8.tar
sudo docker load -i /opt/envs/go2_rl_robotlab/docker-toolchain/images/ai_toolchain_ubuntu_22_s100_s600_cpu_v3.7.0.tar
量化时应连接宿主 Docker daemon，先执行 docker load -i，再运行第 11 节脚本
镜像内目录固定如下：
/opt/IsaacLab
/opt/go2_rl_robotlab
/opt/RoboGauge
/opt/go1_deploy
/opt/envs/go2_rl_robotlab
/opt/envs/robogauge
直接使用镜像时跳过 3.4 节。首次进入容器先执行验收：
export OMNI_KIT_ACCEPT_EULA=YES
export MPLCONFIGDIR=/tmp/robogauge-matplotlib
test -d /opt/IsaacLab
test -d /opt/go2_rl_robotlab
test -d /opt/RoboGauge
test -d /opt/go1_deploy
test -d /opt/go1_deploy/deploy_rl_lab
test -f /opt/go1_deploy/deploy_rl_lab/policy_robotlab_26000.onnx
test -x /opt/envs/go2_rl_robotlab/bin/python
test -x /opt/envs/robogauge/bin/python
nvidia-smi
git --git-dir=/opt/IsaacLab/.git --work-tree=/opt/IsaacLab describe --tags --always
/opt/envs/go2_rl_robotlab/bin/python -c "import isaaclab, torch; import importlib.metadata as m; print('isaaclab', m.version('isaaclab')); print('isaacsim', m.version('isaacsim')); print('torch', torch.__version__)"
预期为 IsaacLab v2.3.2/2.3.2.post1、Isaac Sim 5.1.0.0、PyTorch 2.7.0
Pip 版 Isaac Sim 首次启动必须接受 EULA。建议把下面变量写入镜像运行环境：
export OMNI_KIT_ACCEPT_EULA=YES
下列目录会在训练或评估时写入：
/opt/go2_rl_robotlab/logs
/opt/go2_rl_robotlab/outputs
/opt/RoboGauge/logs
/opt/RoboGauge/outputs
/opt/go1_deploy/logs
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/cache
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/data
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/logs
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/data/Kit/Isaac-Sim/5.1/user.config.json
Dockerfile 中应使用交付镜像的实际运行 UID/GID（下面的 APP_UID/APP_GID 只是占位符）：
RUN install -d -m 0775 /opt/go2_rl_robotlab/logs /opt/go2_rl_robotlab/outputs \
/opt/RoboGauge/logs /opt/RoboGauge/outputs \
/opt/go1_deploy/logs \
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/cache \
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/data \
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/logs \
&& chown -R ${APP_UID}:${APP_GID} /opt/go2_rl_robotlab/logs /opt/go2_rl_robotlab/outputs \
/opt/RoboGauge/logs /opt/RoboGauge/outputs \
/opt/go1_deploy/logs \
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/cache \
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/data \
/opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim/kit/logs
RoboGauge 环境应指向 /opt/envs/go2_rl_robotlab/python-runtime，并把 /opt/RoboGauge 和 RoboGauge 自己的 site-packages 放入 PYTHONPATH。否则第 9 节会在导入前直接报 No such file or directory
本流程以 /opt/envs/go2_rl_robotlab/lib/python3.11/site-packages/isaacsim 中的 pip 版 Isaac Sim 5.1.0.0 为准
3.3 镜像训练链路自检
正式训练前先跑 1 轮。发布镜像必须先通过 3.2 节的版本和写权限验收：
cd /opt/go2_rl_robotlab
OMNI_KIT_ACCEPT_EULA=YES /opt/envs/go2_rl_robotlab/bin/python scripts/rsl_rl/train.py \
--task=RobotLab-Go1-v0 \
--num_envs=16 \
--max_iterations=1 \
--run_name=image_direct_1iter \
--logger=tensorboard \
--headless
确认新目录中至少有 model_0.pt、train.log、TensorBoard event、params/env.yaml 和 params/agent.yaml：
find /opt/go2_rl_robotlab/logs/rsl_rl/go1_moe_cts -path '*image_direct_1iter*' -type f -print
自检生成的 checkpoint 仅用于确认训练链路可运行，不是可部署策略
3.4 路径 B：没有镜像时从零安装
以下命令假设主机已安装 NVIDIA 驱动、Docker（量化时需要）和 Conda：
sudo install -d -o "$USER" -g "$(id -gn)" /opt/envs /opt/IsaacLab
sudo install -d -o "$USER" -g "$(id -gn)" /opt/go2_rl_robotlab /opt/RoboGauge /opt/go1_deploy
conda create --prefix /opt/envs/go2_rl_robotlab python=3.11 -y
conda activate /opt/envs/go2_rl_robotlab
python -m pip install --upgrade pip
python -m pip install "isaaclab[isaacsim,all]==2.3.2.post1" --extra-index-url https://pypi.nvidia.com
python -m pip install torch==2.7.0 torchvision==0.22.0 --index-url https://download.pytorch.org/whl/cu128
从公开 GitHub 仓库拉取固定分支。go2_rl_robotlab 和 RoboGauge 使用 go1 分支，go1_deploy 使用 main 分支：
git clone --branch v2.3.2 --depth 1 https://github.com/isaac-sim/IsaacLab.git /opt/IsaacLab
git clone --branch go1 --single-branch https://github.com/ChenYouYuan0413/go2_rl_robotlab.git /opt/go2_rl_robotlab
git clone --branch go1 --single-branch https://github.com/ChenYouYuan0413/RoboGauge.git /opt/RoboGauge
git clone --branch main --single-branch https://github.com/ChenYouYuan0413/go1_deploy.git /opt/go1_deploy
git -C /opt/IsaacLab rev-parse HEAD
git -C /opt/go2_rl_robotlab rev-parse HEAD
git -C /opt/RoboGauge rev-parse HEAD
git -C /opt/go1_deploy rev-parse HEAD
cd /opt/go2_rl_robotlab
python -m pip install -e source/robot_lab
python -m pip install -e source/rsl_rl
python -m pip install tensordict onnx onnxscript onnxruntime mujoco pygame tensorboard
RoboGauge 使用独立环境，避免其 mujoco==3.2.3、dm_control==1.0.23 和 numpy<2 约束影响 IsaacLab。必须先固定 PyTorch，防止无上限的 torch 依赖在未来解析成 CUDA 13 等大体积版本：
conda create --prefix /opt/envs/robogauge python=3.11 -y
conda activate /opt/envs/robogauge
python -m pip install torch==2.7.0 --index-url https://download.pytorch.org/whl/cpu
cd /opt/RoboGauge
python -m pip install -e /opt/RoboGauge
最后由管理员创建运行目录并交给实际运行用户：
sudo install -d -o "$USER" -g "$(id -gn)" /opt/go2_rl_robotlab/logs /opt/go2_rl_robotlab/outputs
sudo install -d -o "$USER" -g "$(id -gn)" /opt/RoboGauge/logs /opt/RoboGauge/outputs
sudo install -d -o "$USER" -g "$(id -gn)" /opt/go1_deploy/logs
记录环境，便于在部署前复现：
git --git-dir=/opt/go2_rl_robotlab/.git --work-tree=/opt/go2_rl_robotlab rev-parse HEAD
/opt/envs/go2_rl_robotlab/bin/python --version
/opt/envs/go2_rl_robotlab/bin/python -m pip freeze > /opt/go2_rl_robotlab/requirements-lock.txt
nvidia-smi
4. 从 Go2 适配到 Go1
公开仓库的 go1 分支已包含 Go1 训练与部署适配。适配不只是替换 URDF，至少包括以下内容：
- 添加完整的 Go1 URDF、MuJoCo XML 和 mesh
- 定义 Go1 执行器、默认关节角、PD 参数和力矩限制
- 新建
RobotLab-Go1-v0的场景、观测、动作、奖励、随机化和课程配置 - 注册 Go1 任务及 MoE-CTS runner 配置
- 添加 Go1 的 MuJoCo 配置和部署入口
- 在所有模块中统一关节顺序与策略输入输出
4.1 必须固定的策略接口
| 项目 | RobotLab Go1 约定 |
|---|---|
| 关节顺序 | FR, FL, RR, RL，每条腿依次为 hip、thigh、calf |
| 单帧观测 | 45 维 |
| 历史长度 | 10 帧 |
| ONNX 输入 | 450 维，由部署端维护历史 |
| TorchScript 输入 | 当前 45 维，模型内部维护历史 |
| 动作 | 12 维归一化关节位置偏移 |
| 动作缩放 | 0.25 rad，再加默认关节角 |
| 物理步长 | 0.005 s |
| decimation | 4 |
| 策略周期 | 0.02 s，即 50 Hz |
| 训练 PD | Kp=28、Kd=0.7 |
| 仿真力矩上限 | 33.5 Nm |
45 维单帧观测顺序为：
机身角速度(3)
+ 投影重力(3)
+ 速度指令 vx/vy/wz(3)
+ 相对默认角度的关节位置(12)
+ 关节速度(12)
+ 上一时刻动作(12)
= 45
RobotLab ONNX 的历史按“观测项分组后堆叠”，不是简单地将 10 个 45 维帧首尾拼接：
[角速度 10 帧, 重力 10 帧, 指令 10 帧,
关节位置 10 帧, 关节速度 10 帧, 上一动作 10 帧]
5. 奖励函数与环境设计
5.1 奖励项与判断原则
Go1 奖励配置位于：
source/robot_lab/robot_lab/tasks/go1/env_cfg.py
当前主要奖励项如下：
| 奖励项 | 权重 | 目的 |
|---|---|---|
track_lin_vel_xy_exp |
2.0 |
跟踪平面线速度 |
track_ang_vel_z_exp |
1.0 |
跟踪 yaw 角速度 |
lin_vel_z_l2 |
-2.0，课程中趋近 0 |
抑制竖直跳动 |
ang_vel_xy_l2 |
-0.05 |
抑制 roll/pitch 角速度 |
joint_acc_l2 |
-1e-7 |
抑制关节加速度尖峰 |
joint_power |
-2e-5 |
降低机械功率 |
joint_torques_l2 |
-1e-4 |
降低力矩 |
base_height_l2 |
-1.0，课程中到 -10.0 |
保持约 0.30 m 机身高度 |
action_rate_l2 |
-0.01 |
抑制相邻动作突变 |
action_smoothness_l2 |
-0.01 |
抑制动作二阶不平滑 |
undesired_contacts |
-1.0 |
惩罚大腿、小腿触地 |
joint_pos_limits |
-2.0 |
避免关节接近或越过限制 |
feet_regulation |
-0.05 |
约束足端运动 |
hip_pos_penalty_l1 |
-0.05 |
约束髋关节偏移 |
joint_pos_penalty_l1 |
-0.01 |
约束大腿和小腿关节偏移 |
线速度和角速度跟踪项采用指数形式，误差为零时单项接近 1，再乘权重；其余多数为非负代价乘负权重。IsaacLab 奖励管理器还会按环境步长累计
奖励判断原则：
- 先看 teacher 和 student 的平均回报是否持续上升并进入平台期
- student 长期显著低于 teacher，通常表示历史编码器未学到足够的隐变量信息
- 总回报上升时，还要检查关节限制、力矩、功率、动作平滑和 episode length
- 单项奖励尺度相差较大，不能要求每条曲线数值接近
- 奖励短时波动是 on-policy 训练的正常现象；连续大幅下降、episode length 同时缩短才更值得警惕
- 修改奖励后必须新建 run，不能把不同配置的曲线当作同一实验连续比较
环境通过随机初始状态、摩擦/质量等动力学变化、外力扰动、执行器延迟和连续地形难度降低过拟合。Go1 训练中的执行器延迟为 0 到 4 个物理步，即 0 到 20 ms；独立 MuJoCo 部署中的延迟参数按策略步计量，两者单位不同
5.2 必须单独识别的课程切换
Go1 当前复用了 Go2RLGymCommandCfg。速度指令不是全程保持不变，也不是连续缓慢扩大，而是在固定轮次发生硬切换：
| 训练区间 | lin_vel_x |
lin_vel_y |
ang_vel_yaw |
|---|---|---|---|
| 0 到 19999 | [-0.5, 0.5] m/s |
[-0.5, 0.5] m/s |
[-1.0, 1.0] rad/s |
| 20000 到 49999 | [-1.0, 1.0] m/s |
[-1.0, 1.0] m/s |
[-1.5, 1.5] rad/s |
| 50000 起 | [-2.0, 2.0] m/s |
[-1.0, 1.0] m/s |
[-2.0, 2.0] rad/s |
配置位于 source/robot_lab/robot_lab/tasks/go2/mdp/commands.py。命令生成器会在环境重新采样指令时应用切换，并在日志打印 Command range updated at iter ...。因此：
- 20000 轮后的奖励断崖首先应按“任务分布突然变难”解释，不能直接判定策略坍塌
model_20000.pt已处于切换边界；当前每 500 轮保存一次，明确属于切换前的最后一个检查点是model_19500.pt- 50000 轮还会发生第二次、更激进的切换。继续训练到该位置前，应预留新的适应区间并单独标注曲线
课程切换后，应关注回报是否逐步恢复、非法接触是否下降，而不是要求新课程下的绝对回报回到旧课程水平。另两个固定奖励课程更早结束：lin_vel_z_l2 在 0 到 1500 轮由 -2 变为 0，base_height_l2 在 0 到 5000 轮由 -1 变为 -10，都不是 20000 轮断崖的原因
6. 开始训练
6.1 默认参数的含义
当前默认配置：
num_envs = 4096
num_steps_per_env = 24
save_interval = 500
max_iterations = 300000（通常通过命令行覆盖）
每次 PPO 更新的 rollout 数量约为：
4096 * 24 = 98304 个 transition
num_envs 主要影响仿真吞吐、显存和每轮采样量；num_steps_per_env 同时影响 rollout 时间跨度、buffer 显存和更新统计。优先保持 num_steps_per_env=24，通过 --num_envs 适配 GPU。
建议从小到大试探：
cd /opt/go2_rl_robotlab
export OMNI_KIT_ACCEPT_EULA=YES
/opt/envs/go2_rl_robotlab/bin/python scripts/rsl_rl/train.py --task=RobotLab-Go1-v0 --num_envs=512 --max_iterations=20 --headless
/opt/envs/go2_rl_robotlab/bin/python scripts/rsl_rl/train.py --task=RobotLab-Go1-v0 --num_envs=1024 --max_iterations=20 --headless
/opt/envs/go2_rl_robotlab/bin/python scripts/rsl_rl/train.py --task=RobotLab-Go1-v0 --num_envs=2048 --max_iterations=20 --headless
/opt/envs/go2_rl_robotlab/bin/python scripts/rsl_rl/train.py --task=RobotLab-Go1-v0 --num_envs=4096 --max_iterations=20 --headless
另开终端观察：
watch -n 1 nvidia-smi
选择能稳定运行且留有显存余量的最大环境数。若 OOM，先减小 num_envs；只有明确理解 PPO batch 变化后，再修改 rsl_rl_cfg.py 中的 num_steps_per_env、mini-batch 和 epoch 数
6.2 正式训练并保留候选检查点
cd /opt/go2_rl_robotlab
export OMNI_KIT_ACCEPT_EULA=YES
/opt/envs/go2_rl_robotlab/bin/python scripts/rsl_rl/train.py \
--task=RobotLab-Go1-v0 \
--num_envs=4096 \
--max_iterations=33500 \
--run_name=go1_4096x24 \
--logger=tensorboard \
--headless
日志默认位于：
/opt/go2_rl_robotlab/logs/rsl_rl/go1_moe_cts/<时间戳>_go1_4096x24/
检查点每 500 轮保存一次。不要只保留最后一个文件，至少确认课程切换前后和最终候选都存在：
find /opt/go2_rl_robotlab/logs/rsl_rl/go1_moe_cts -name 'model_*.pt' -print | sort -V
若训练进程被 Ctrl+C 中断，以磁盘上最后一个完整 checkpoint 为准，不要把日志中未保存的轮次标为检查点
6.3 断点续训
OMNI_KIT_ACCEPT_EULA=YES /opt/envs/go2_rl_robotlab/bin/python /opt/go2_rl_robotlab/scripts/rsl_rl/train.py \
--task=RobotLab-Go1-v0 \
--num_envs=4096 \
--max_iterations=3000 \
--resume \
--load_run=<RUN_DIRECTORY_NAME> \
--checkpoint=model_23000.pt \
--headless
当前 runner 在恢复训练时将 --max_iterations 解释为额外训练轮数。例如从 23000 继续到 26000，应填写 26000 - 23000 = 3000，若仍填写 26000 会继续训练到约 49000。恢复前先确认 params/env.yaml 和 params/agent.yaml 与预期一致。加载旧优化器状态后改变网络结构、观测维数或 expert 数量通常不可行
7. 使用 TensorBoard 观察训练
训练机执行：
/opt/envs/go2_rl_robotlab/bin/python -m tensorboard.main --logdir /opt/go2_rl_robotlab/logs/rsl_rl --port 6006
从本机通过 SSH 查看远端 TensorBoard，或者在远程桌面直接打开火狐浏览器：
ssh -L 6006:127.0.0.1:6006 <USER>@<TRAIN_HOST>

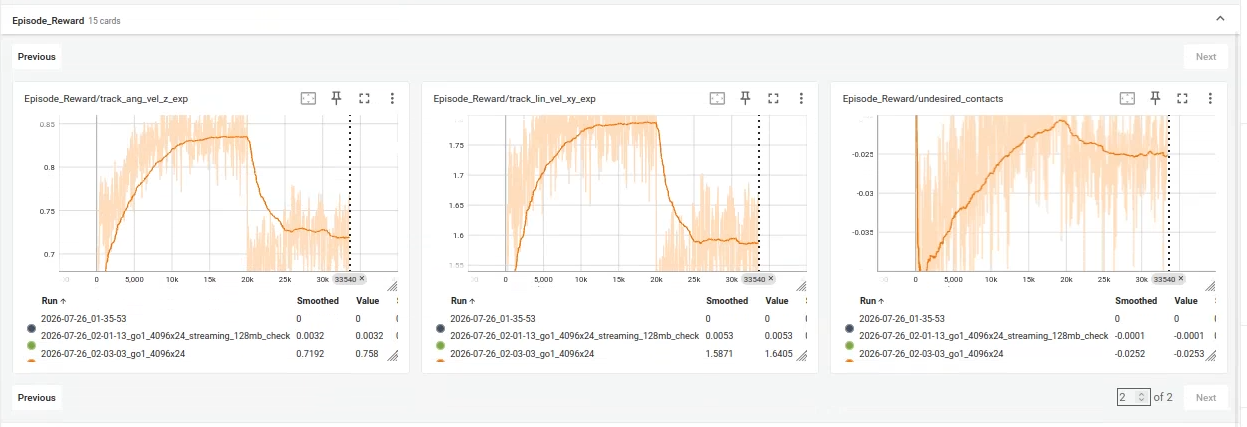

浏览器打开 http://127.0.0.1:6006。重点观察：
| 曲线 | 判断方式 |
|---|---|
Train/mean_teacher_reward |
teacher 是否稳定学习并进入平台期 |
Train/mean_student_reward |
student 是否跟随 teacher，部署时主要关心 student |
Train/*episode_length |
是否频繁因机身触地提前终止 |
Loss/* |
是否出现 NaN、爆炸或长期异常震荡 |
Policy/mean_noise_std |
探索强度是否异常塌缩或持续过大 |
Perf/total_fps |
并行环境设置是否有效利用硬件 |
Episode_Reward/* |
速度跟踪、功率、力矩和动作平滑等分项奖励 |
Episode_Termination/* |
time_out 与 illegal_contact 的占比 |
Curriculum/terrain_levels |
地形难度是否连续变化 |
Metrics/base_velocity/max_command_x |
是否在 20000/50000 轮发生指令课程切换 |
不要跨课程直接比较总回报绝对值，也不要只选平均回报最高或轮次最大的 checkpoint。建议将课程切换前后和训练后期的候选模型同时送入 RoboGauge，比较综合分数和分项指标后再决定
8. 评估与导出模型
8.1 IsaacLab play 与导出
play.py 加载 checkpoint 后，会先在同一 run 的 exported/ 下生成 policy.pt 和 policy.onnx，再进入可视化 rollout：
cd /opt/go2_rl_robotlab
OMNI_KIT_ACCEPT_EULA=YES /opt/envs/go2_rl_robotlab/bin/python scripts/rsl_rl/play.py \
--task=RobotLab-Go1-v0 \
--num_envs=64 \
--checkpoint=/opt/go2_rl_robotlab/logs/rsl_rl/go1_moe_cts/<RUN_NAME>/model_26000.pt
输出：
<RUN_DIR>/exported/policy.pt
<RUN_DIR>/exported/policy.onnx
同一 run 下再次导出会覆盖这两个通用文件名。必须在切换到下一个 checkpoint 前复制并带上轮次、课程阶段；导出文件完整写入后才能终止 play：
cp <RUN_DIR>/exported/policy.onnx /opt/go1_deploy/deploy_rl_lab/policy_robotlab_26000.onnx
cp <RUN_DIR>/exported/policy.onnx /opt/RoboGauge/resources/models/go1/policy_robotlab_26000_post_command_curriculum.onnx
cp <RUN_DIR>/exported/policy.pt /opt/RoboGauge/resources/models/go1/policy_robotlab_26000_post_command_curriculum.pt
RoboGauge 当前通过 torch.jit.load() 使用 TorchScript .pt；ONNX 用于独立 MuJoCo、量化和实机部署。两者不能只靠改后缀互换
8.2 不打断训练的导出原则
训练 runner 保存的是可恢复训练的 checkpoint，不会默认在每次保存时生成 ONNX。play.py 即使使用 --headless 也会启动 Isaac Sim 和一个环境，不是纯模型导出器。要保持主训练进程运行，只应在另一块 GPU、另一台机器或确认剩余显存足够时启动独立 play.py：
cd /opt/go2_rl_robotlab
OMNI_KIT_ACCEPT_EULA=YES CUDA_VISIBLE_DEVICES=1 /opt/envs/go2_rl_robotlab/bin/python scripts/rsl_rl/play.py \
--task=RobotLab-Go1-v0 \
--num_envs=1 \
--checkpoint=/opt/go2_rl_robotlab/logs/rsl_rl/go1_moe_cts/<RUN_NAME>/model_26000.pt \
--headless
注意：
- 只处理已经完整写完的 checkpoint，不要复制正在写入的文件。
- 12 GB 级显卡以 4096 环境训练时通常没有余量再启动 Isaac Sim；不要为了导出挤占训练进程
- 若没有第二块 GPU，先复制 checkpoint，待训练停止后离线导出
play.py导出后仍会进入仿真循环；看到导出文件后用Ctrl+C结束该独立进程，不会中断训练进程
8.3 检查 ONNX 接口
/opt/envs/go2_rl_robotlab/bin/python -c "import onnx, onnxruntime as ort; p='/opt/go1_deploy/deploy_rl_lab/policy_robotlab_26000.onnx'; onnx.checker.check_model(onnx.load(p)); s=ort.InferenceSession(p, providers=['CPUExecutionProvider']); print([(x.name,x.shape,x.type) for x in s.get_inputs()]); print([(x.name,x.shape,x.type) for x in s.get_outputs()])"
预期 ONNX 输入为 obs: [1, 450] float32，输出为 actions: [1, 12] float32。输入输出不匹配时不要继续 sim2sim 或量化
8.4 独立 MuJoCo 快速检查
如果你要做的是“和部署链路一致”的快速检查，直接使用部署仓库里的 ONNX 入口。它读取当前 45 维单帧观测，并在脚本内部维护 10 帧历史，适合在进入完整 RoboGauge 评估前核对观测、动作缩放和地形 XML：
镜像中用绝对 ONNX 路径执行非交互采样。该脚本会在加载模型前切换工作目录，相对 ONNX 路径可能因此失效：
cd /opt/go1_deploy/deploy_rl_lab
env -u MUJOCO_GL /opt/envs/robogauge/bin/python deploy_go1_onnx_mujoco_lab.py \
--onnx /opt/go1_deploy/deploy_rl_lab/policy_robotlab_26000.onnx \
--sample \
--sample-seconds 1 \
--sample-log-dir /opt/go1_deploy/logs
采样目录名固定以 mujoco_stairs_sample_ 开头，用于保存独立 MuJoCo ONNX 推理检查日志；PTQ 使用第 11 节的正式 64 样本校验集
楼梯测试同样直接切 terrain：
env -u MUJOCO_GL /opt/envs/robogauge/bin/python deploy_go1_onnx_mujoco_lab.py \
--onnx /opt/go1_deploy/deploy_rl_lab/policy_robotlab_26000.onnx \
--sample-stairs-level 3 \
--sample-seconds 20 \
--sample-log-dir /opt/go1_deploy/logs \
--spawn-x -0.6 \
--spawn-z 0.34
脚本默认 --clip-actions 100.0、--max-target-step 0.0。如果你要做更保守的起步测试，可以再按日志逐步收紧这些参数
9. RoboGauge 自动评估
9.1 安装
路径 A 的镜像用户不再安装，先检查解释器、任务注册和模型：
test -x /opt/envs/robogauge/bin/python
test -f /opt/RoboGauge/resources/models/go1/policy_robotlab_26000_post_command_curriculum.pt
test -w /opt/RoboGauge/logs
cd /opt/RoboGauge
/opt/envs/robogauge/bin/python -c "import torch, mujoco, numpy; print('torch', torch.__version__); print('mujoco', mujoco.__version__); print('numpy', numpy.__version__)"
/opt/envs/robogauge/bin/python -c "import robogauge.tasks; from robogauge.utils.task_register import task_register; print(*sorted(task_register.pipeline_classes), sep='\n')" | grep '^go1_lab\.'
路径 B 的无镜像用户按 3.4 节 clone 后，单独创建环境。当前 RoboGauge 固定了 mujoco==3.2.3、dm_control==1.0.23 和 numpy<2；先安装固定的 CPU PyTorch，再安装仓库，避免 setup.py 中无上限的 torch 自动选中未来的大体积 CUDA 构建：
conda create --prefix /opt/envs/robogauge python=3.11 -y
conda activate /opt/envs/robogauge
python -m pip install torch==2.7.0 --index-url https://download.pytorch.org/whl/cpu
cd /opt/RoboGauge
python -m pip install -e .
上面的最后一条命令必须在 /opt/RoboGauge 中执行。本文需要公开适配仓库 ChenYouYuan0413/RoboGauge 的 go1 分支，其中包含 go1_lab.* 任务；安装后确认当前 commit 与任务注册，输出中必须出现 go1_lab.flat、go1_lab.stairs_fd 等任务：
git --git-dir=/opt/RoboGauge/.git --work-tree=/opt/RoboGauge rev-parse HEAD
/opt/envs/robogauge/bin/python -c "import robogauge.tasks; from robogauge.utils.task_register import task_register; print(*sorted(task_register.pipeline_classes), sep='\n')"
若不存在 go1_lab.* 任务，应先同步本地 Go1 适配代码
9.2 单模型评估
直接通过 --model-path 指定 26000 对应的部署版 TorchScript。不要传入训练 checkpoint model_26000.pt，它是包含优化器等状态的字典，不能被 torch.jit.load()。当前平地配置默认启用最大速度和对角速度；命令仍显式传入 --goals，以免配置默认值变化后评测范围静默改变,不加 --headless 则为可视化查看：
cd /opt/RoboGauge
MUJOCO_GL=glfw MPLCONFIGDIR=/tmp/robogauge-matplotlib /opt/envs/robogauge/bin/python robogauge/scripts/run.py \
--task-name go1_lab.flat \
--model-path /opt/RoboGauge/resources/models/go1/policy_robotlab_26000_post_command_curriculum.pt \
--experiment-name go1_robotlab_26000_flat \
--run-name flat_velocity \
--goals max_velocity diagonal_velocity \
--headless
三级楼梯使用目标点任务。--spawn-type level_eval 固定评估出生点，避免和搜索最高等级时的出生点混淆：
MUJOCO_GL=glfw MPLCONFIGDIR=/tmp/robogauge-matplotlib /opt/envs/robogauge/bin/python robogauge/scripts/run.py \
--task-name go1_lab.stairs_fd \
--model-path /opt/RoboGauge/resources/models/go1/policy_robotlab_26000_post_command_curriculum.pt \
--experiment-name go1_robotlab_26000_stairs_fd \
--run-name stairs_fd_l3 \
--level 3 \
--spawn-type level_eval \
--headless
MUJOCO_GL=glfw MPLCONFIGDIR=/tmp/robogauge-matplotlib /opt/envs/robogauge/bin/python robogauge/scripts/run.py \
--task-name go1_lab.stairs_bd \
--model-path /opt/RoboGauge/resources/models/go1/policy_robotlab_26000_post_command_curriculum.pt \
--experiment-name go1_robotlab_26000_stairs_bd \
--run-name stairs_bd_l3 \
--level 3 \
--spawn-type level_eval \
--headless
单任务的 --task-name 必须是注册表里的完整名称，例如 go1_lab.flat 或 go1_lab.stairs_fd，不能写成裸的 go1_lab。只有下面的 stress pipeline 把 go1_lab 当作机器人任务前缀，再拼接具体地形
9.3 跨地形压力测试
cd /opt/RoboGauge
MUJOCO_GL=glfw MPLCONFIGDIR=/tmp/robogauge-matplotlib /opt/envs/robogauge/bin/python robogauge/scripts/run.py \
--task-name go1_lab \
--model-path /opt/RoboGauge/resources/models/go1/policy_robotlab_26000_post_command_curriculum.pt \
--experiment-name go1_robotlab_26000_stress \
--stress-benchmark \
--stress-terrain-names flat slope_fd slope_bd stairs_fd stairs_bd wave obstacle \
--num-processes 8 \
--seeds 0 1 2 \
--search-seeds 0 1 2 3 4 \
--frictions 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 \
--compress-logs \
--headless
--num-processes 应根据 CPU 核数和内存调整，不宜盲目设为最大逻辑核心数
9.4 模型选择原则
候选 checkpoint 应使用相同的任务、命令目标、地形、随机种子和物理参数评估。同时检查跟踪、安全、运动质量、各地形成功情况和多随机种子波动，不能只按最新轮次或单一综合分数选择发布模型。使用前仍需运行多随机种子、摩擦、质量和地形压力测试，并结合真实电机温度、电流与保护日志做最终判断
RoboGauge 的 dof_power 是归一化质量分，不是瓦特或电机温度。它可以比较同条件 checkpoint，但不能据此断言真机不会过热
9.5 训练期间异步评估
先启动服务端：
cd /opt/RoboGauge
MPLCONFIGDIR=/tmp/robogauge-matplotlib /opt/envs/robogauge/bin/python robogauge/scripts/server.py --port 9973 --num-processes 8
再启动训练：
cd /opt/go2_rl_robotlab
OMNI_KIT_ACCEPT_EULA=YES /opt/envs/go2_rl_robotlab/bin/python scripts/rsl_rl/train.py \
--task=RobotLab-Go1-v0 \
--num_envs=4096 \
--max_iterations=26000 \
--robogauge \
--robogauge_port=9973 \
--headless
当前 OnPolicyRunnerCTS.update_robogauge() 每 500 轮自动导出一个 JIT 模型并提交评估，但当前 Go1 分支仍将 task_name 硬编码为 go2_lab。训练 Go1 前必须先改成一个已注册的完整任务名，例如平地筛选使用：
task_name="go1_lab.flat"
检查文件为 source/rsl_rl/rsl_rl/runners/on_policy_runner_cts.py。裸的 go1_lab 不是单任务注册名，go2_lab 也会评估错误的机器人。更合理的长期修复是把评估任务写入训练配置，而不是继续硬编码。完成修复前不要启用 --robogauge。异步评估生成的是 jit_models/policy_jit_<ITER>.pt；ONNX 仍需通过 play.py 导出
9.6 如何选择可以部署的模型
至少比较：
- Tracking：线速度、角速度是否准确
- Safety：关节范围、功耗、力矩平滑度是否合理
- Quality：姿态、急停、运动质量是否稳定
- Level：坡面、台阶、波浪和障碍的最高稳定难度
- 多 seed 方差：均值高但方差很大的策略不适合直接上机
10. 独立 MuJoCo sim2sim
这里使用 /opt/go1_deploy/deploy_rl_lab/deploy_go1_onnx_mujoco_lab.py
cd /opt/go1_deploy/deploy_rl_lab
MUJOCO_GL=glfw /opt/envs/robogauge/bin/python deploy_go1_onnx_mujoco_lab.py \
--onnx /opt/go1_deploy/deploy_rl_lab/policy_robotlab_26000.onnx

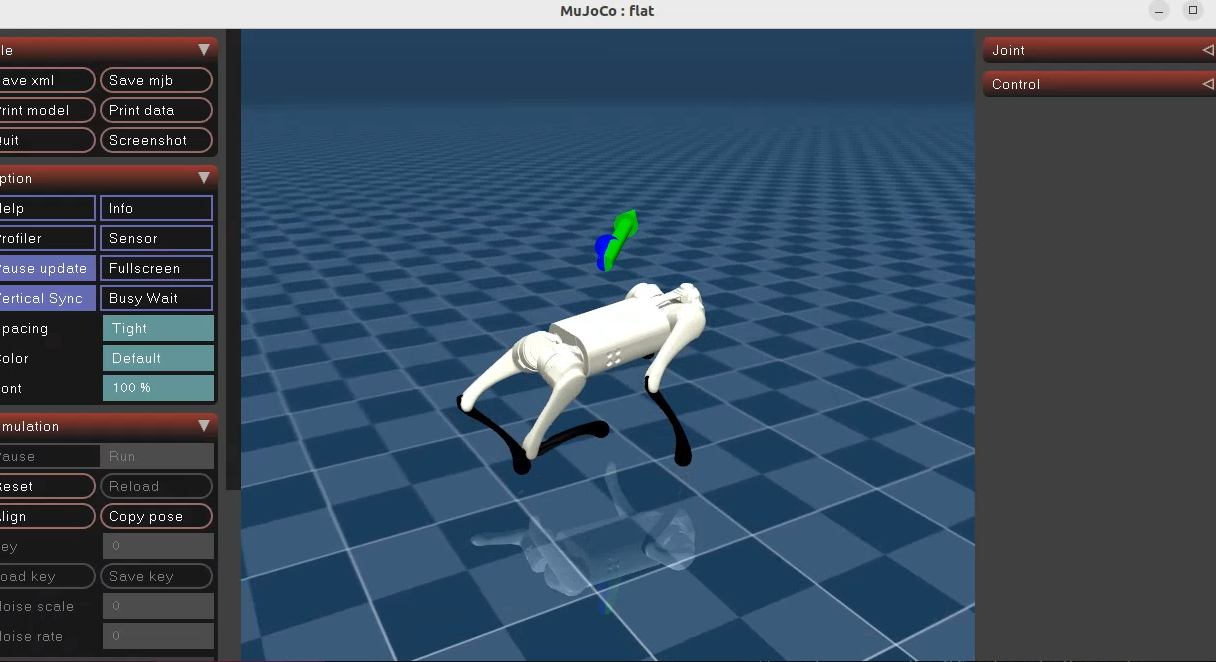

这是带窗口和键盘的交互命令，需要可用的 X11/桌面。Linux 使用普通 python；只有 macOS 才通常需要 mjpython。脚本内部会 chdir 到自身目录，因此 --onnx 使用绝对路径。无图形环境应使用 8.4 节的 --sample 命令

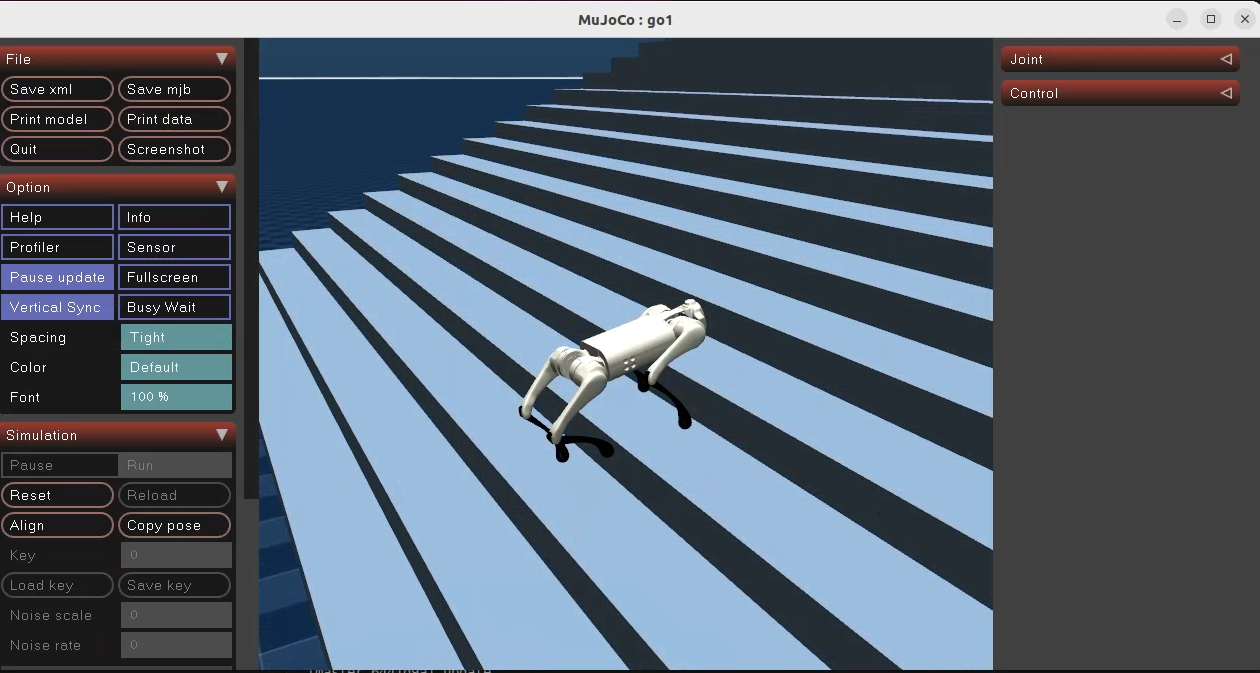

楼梯测试：
MUJOCO_GL=glfw /opt/envs/robogauge/bin/python deploy_go1_onnx_mujoco_lab.py \
--onnx /opt/go1_deploy/deploy_rl_lab/policy_robotlab_26000.onnx \
--terrain /opt/go1_deploy/deploy_rl_lab/terrains/stairs/stairs_3.xml \
--spawn-x -0.6 \
--spawn-z 0.34
键盘映射：
| 按键 | 功能 |
|---|---|
Up / Down |
前进 / 后退 |
Left / Right |
左转 / 右转，即 yaw |
, / . |
左移 / 右移，即 vy |
K |
速度指令清零 |
R |
重置机器人 |
Esc |
退出 |
sim2sim 重点检查：
- 初始零历史时是否平稳进入站姿
- 四条腿是否对应正确，左右/前后没有交换
- 正负
vx、vy、wz的方向是否正确 - 50 Hz 策略周期、PD 参数、默认角和动作缩放是否与训练一致
- 平地、急停、转向、侧移、斜坡和台阶是否均无明显动作尖峰
- action、关节速度、机身 roll/pitch 是否出现持续增长
11. BPU 量化
11.1 量化前提
BPU 量化不是把 ONNX 改一个后缀。至少需要：
- 已通过接口检查的
policy_robotlab_26000.onnx - 与部署观测构建逻辑一致的 10 帧/450 维
float32PTQ 输入样本 - 使用浮点 ONNX 对这批输入执行推理得到的参考输出
- 浮点 ONNX、图变换 ONNX、量化模型三者的逐样本输出对比
当前 26000 模型使用 calibration_data_26000_robotlab_fast64/ 中的 64 个 PTQ 校验样本。这批数据来自 ONNX 推理流程。需要重新生成时，先检查供 make_calibration_data.py 使用的 ONNX 推理日志：
find /opt/go1_deploy/logs \
-path '*/robotlab_go1_deploy_*/steps.jsonl' \
-type f -print
make_calibration_data.py 读取日志中的 mode: RL 和 45 维 obs_single，按部署顺序重建 10 帧/450 维历史，并写出工具链所需的 raw float32 校准输入 .bin。这里的 .bin 是 PTQ 输入文件；X5 编译完成后生成的模型也使用 .bin 后缀，但两者用途完全不同。脚本找不到匹配日志或有效样本不足时会中止，不会绕过数据准备继续编译
路径 A 已随镜像提供 calibration_data_26000_robotlab_fast64/。量化脚本检测到目录中恰好有 64 个 .bin 时直接复用；路径 B 或样本数量不匹配时，才从上述 ONNX 推理日志重新生成
当前量化脚本会保留 actions 输出、降级 opset、包装为 BPU 需要的 4D 输入，并把 MoE grouped Conv 等价替换为 Gemm，以减少 CPU fallback。中间 norm 节点位于 actor 之前，不能随意删除或移到后处理
量化脚本内部流程如下：
ONNX 推理流程日志 steps.jsonl
-> make_calibration_data.py 生成 float32 featuremap 校准样本
-> keep_actions_output.py 只保留 actions 输出
-> downgrade_policy_to_opset11.py 降级到工具链可接受的 opset
-> make_bpu_4d_onnx.py 把 [1, D] 输入包装成 [1, 1, 1, D]
-> replace_group_conv_with_gemm.py 把 MoE grouped Conv 替换为等价 Gemm
-> compare_4d_onnx.py 检查浮点图变换等价
-> hb_mapper / hb_compile 生成板端模型
脚本中的主要可调变量含义：
| 参数 | 含义 | 常用设置 |
|---|---|---|
--policy |
原始 ONNX 路径，必须在部署仓库内 | ../policy_robotlab_26000.onnx |
--round |
输出目录和校准目录里的轮次标签，不参与计算 | 26000 |
--name |
输出模型 basename；不填时取 ONNX 文件名 | policy_robotlab_26000 |
--history-len |
历史帧数，用于重建输入维度 | Lab 固定为 10 |
--flat-dim |
平铺输入维度；不填时为 45 * history-len |
Lab 固定为 450 |
--samples |
校准样本数量，越大越慢但覆盖更稳 | 默认 64，必要时 128 |
--min-samples |
最少有效样本数，不足则中止 | 默认 32 |
--log-prefix |
从 logs/ 下筛选 ONNX 推理日志的目录前缀 |
robotlab_go1_deploy |
--cal-tag |
校准目录标签 | robotlab |
--compare-limit |
浮点 ONNX 等价对比样本数 | 默认 64 |
--quant |
量化策略 | 默认 int16，int8 仅作对照 |
--docker-image |
D-Robotics CPU 工具链镜像 | X5/S100 各自不同 |
量化建议在 Mac 或训练机的 Docker 中完成，不在 X5/S100 板端跑 Docker。本文训练/量化主机的仓库固定为 /opt/go1_deploy；板端只负责加载产物做离线测速、数值对齐和实机部署
量化脚本内部直接调用 docker。运行 X5/S100 脚本前先验收 daemon：
sudo /opt/envs/go2_rl_robotlab/docker-toolchain/bin/docker info >/dev/null
11.2 RDK X5
X5 使用 D-Robotics X5 CPU 工具链镜像：
sudo /opt/envs/go2_rl_robotlab/docker-toolchain/bin/docker load \
-i /opt/envs/go2_rl_robotlab/docker-toolchain/images/openexplorer_ai_toolchain_ubuntu_20_x5_cpu_v1.2.8.tar
# 或在可联网的 Docker 主机直接拉取：
# sudo /opt/envs/go2_rl_robotlab/docker-toolchain/bin/docker pull openexplorer/ai_toolchain_ubuntu_20_x5_cpu:v1.2.8
脚本默认会用 docker run --rm --platform linux/amd64 启动这个镜像，并把当前仓库挂载到容器内 /workspace/go1_deploy。量化机执行：
cd /opt/go1_deploy
sudo env PATH=/opt/envs/go2_rl_robotlab/docker-toolchain/bin:${PATH} \
bash deploy_rl_lab/bpu_quantization/quantize_policy_x5.sh \
--policy ../policy_robotlab_26000.onnx \
--round 26000 \
--name policy_robotlab_26000 \
--history-len 10 \
--samples 64 \
--min-samples 32 \
--log-prefix robotlab_go1_deploy \
--cal-tag robotlab \
--compare-limit 64 \
--docker-image openexplorer/ai_toolchain_ubuntu_20_x5_cpu:v1.2.8 \
--quant int16
X5 关键配置：
march固定为bayes-e。- 输入类型为
featuremap，运行时输入 shape 是obs_4d [1, 1, 1, 450]。 - int16 时脚本在 YAML 中写入
optimization: "set_all_nodes_int16"。 hb_mapper checker默认会先运行；明确知道模型已检查过时才使用--skip-checker。
以下是 RDK X5 目标板 命令。板端软件按交付约定安装在 /root/go1_deploy；这是硬件系统路径，不是训练/量化镜像路径，也不应复制回 /opt 镜像执行：
板端先做完全离线自检，不连接电机控制：
cd /root/go1_deploy
PYTHONPATH=/root/go1_deploy \
python3 deploy_rl_lab/bpu_deploy_x5/test_bpu_policy.py \
--bpu-model deploy_rl_lab/bpu_quantization/mapper_output_26000_gemm/policy_robotlab_26000_int16_gemm.bin \
--input-bin deploy_rl_lab/bpu_quantization/calibration_data_26000_robotlab_fast64/00000.bin \
--repeat 1000
X5 的 featuremap 模型不要直接改用 hobot_dnn.pyeasy_dnn.forward()。当前项目默认通过 C++ DNN API，并按 infer、wait、release 的完整生命周期执行，以保证输出和 hrt_model_exec infer 对齐
11.3 S100
S100 使用新版 S100/S600 CPU 工具链镜像：
sudo /opt/envs/go2_rl_robotlab/docker-toolchain/bin/docker load \
-i /opt/envs/go2_rl_robotlab/docker-toolchain/images/ai_toolchain_ubuntu_22_s100_s600_cpu_v3.7.0.tar
# 或在已登录 registry 的 Docker 主机直接拉取：
# sudo /opt/envs/go2_rl_robotlab/docker-toolchain/bin/docker pull registry.d-robotics.cc/deliver/ai_toolchain_ubuntu_22_s100_s600_cpu:v3.7.0
脚本同样在量化机 Docker 中运行，不在 S100 板端运行 Docker：
cd /opt/go1_deploy
sudo env PATH=/opt/envs/go2_rl_robotlab/docker-toolchain/bin:${PATH} \
bash deploy_rl_lab/bpu_quantization/quantize_policy_s100.sh \
--policy ../policy_robotlab_26000.onnx \
--round 26000 \
--name policy_robotlab_26000 \
--history-len 10 \
--samples 64 \
--min-samples 32 \
--log-prefix robotlab_go1_deploy \
--cal-tag robotlab \
--compare-limit 64 \
--docker-image registry.d-robotics.cc/deliver/ai_toolchain_ubuntu_22_s100_s600_cpu:v3.7.0 \
--march nash-e \
--quant int16
S100 关键配置：
--march nash-e对应当前 S100 平台；不要沿用 X5 的bayes-e。- 输出是
.hbm，不是 X5 的.bin。 - int16 时脚本在 YAML 中写入
quant_config.model_config.all_node_type: int16。 compiler_parameters.core_num当前为1，优先保证单次策略推理低延迟；需要多核吞吐测试时应另做离线 benchmark，不要直接改实机脚本。
产物同步到 S100 后，先看模型信息再测速：
/usr/hobot/bin/hrt_model_exec model_info \
--model_file deploy_rl_lab/bpu_quantization/mapper_output_26000_s100_gemm/policy_robotlab_26000_s100_int16_gemm.hbm
板端测速：
/usr/hobot/bin/hrt_model_exec perf \
--model_file deploy_rl_lab/bpu_quantization/mapper_output_26000_s100_gemm/policy_robotlab_26000_s100_int16_gemm.hbm \
--model_name policy_robotlab_26000_s100_int16_gemm \
--input_file deploy_rl_lab/bpu_quantization/calibration_data_26000_robotlab_fast64/00000.bin \
--frame_count 1000 \
--thread_num 1
量化验收不能只看平均延迟，还要记录：
- 输入/输出名称、shape 和 dtype
- held-out 样本的最大绝对误差、平均绝对误差和余弦相似度
- 最大延迟和抖动是否满足 20 ms 控制周期
- 是否存在 CPU fallback 或频繁 BPU/CPU 子图切换
- 连续推理是否有资源泄漏、错误日志或偶发异常动作
12. 实机部署边界
12.1 SDK 说明
本文只描述公开的控制契约和安全设计，不记录私有协议格式。需要复现时，需要以 Unitree 官方 unitree_legged_sdk 的 UDP、LowState、LowCmd 和 Safety 接口为基线重新实现适配层
无论 SDK 如何实现，策略层与硬件层之间必须显式完成：
- 状态包有效性、时间戳和丢包检查
- 电机顺序到
FR, FL, RR, RL策略顺序的映射 - IMU 四元数、角速度坐标系和单位转换
- 关节位置、速度、上一动作和指令的缩放
- ONNX 历史缓存的初始化、更新和复位
- 动作缩放、默认角叠加、目标限幅和变化率限制
- PD 控制、安全检查、发送周期和退出阻尼
公开 SDK 可用于核对通用 API、结构体字段和安全调用方式，但不要直接运行带位置目标的官方示例。先只编译：
git clone https://github.com/unitreerobotics/unitree_legged_sdk.git /opt/unitree_legged_sdk
cmake -S /opt/unitree_legged_sdk -B /opt/unitree_legged_sdk/build
cmake --build /opt/unitree_legged_sdk/build --parallel
阅读时重点关注 UDP 收发线程、LowState 到策略观测的转换、Safety 调用和退出流程，不要照搬其网络地址、增益或速度范围到另一台机器人
12.2 硬件、接线与网络
本次部署所使用的是宇树go1
通信控制

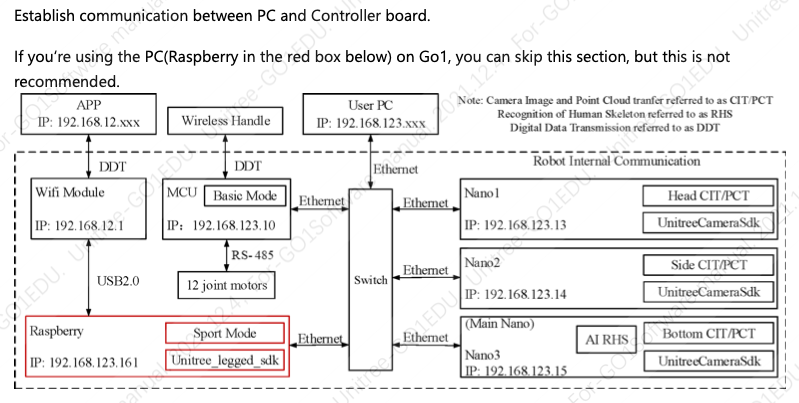

内部通信结构如下：

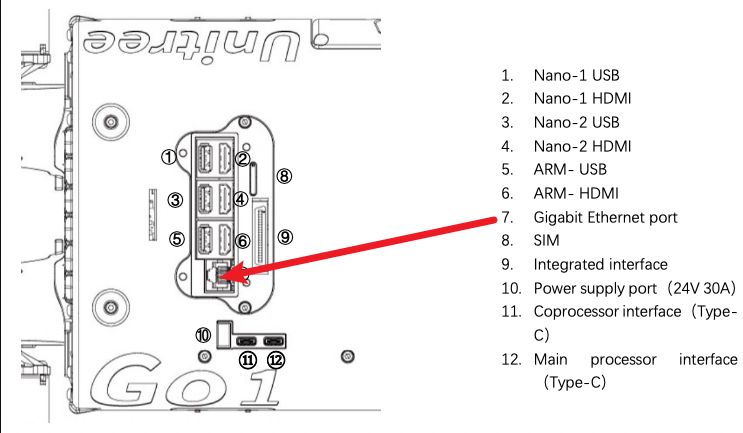

内部的控制都是通过一台机器狗内部的交换机完成的，通过狗背部暴露出的网口即可完成与它的内部通信（前提是ip需要是统一网段192.168.123.xxx，需要自行修改固定s100和x5的网口的ip，比如配置eth0的ip为192.168.123.222)，检验是否连接到内部：
ping 192.168.123.161
下图是网线的连接示意图
之后使用官方的sdk：即可完成对底层的lowlevel电机控制
同时建议直接将s100/x5的ssh公钥复制到树莓派（192.168.123.161）上来进行ssh的免密访问
# 在机器狗身上的运动控制板树莓派（192.168.123.161）上
mkdir -p ~/.ssh
chmod 700 ~/.ssh
touch ~/.ssh/authorized_keys
chmod 600 ~/.ssh/authorized_keys
vim ~/.ssh/authorized_keys
# 把公钥粘贴到这里面，vim使用: + wq 退出并保存
供电

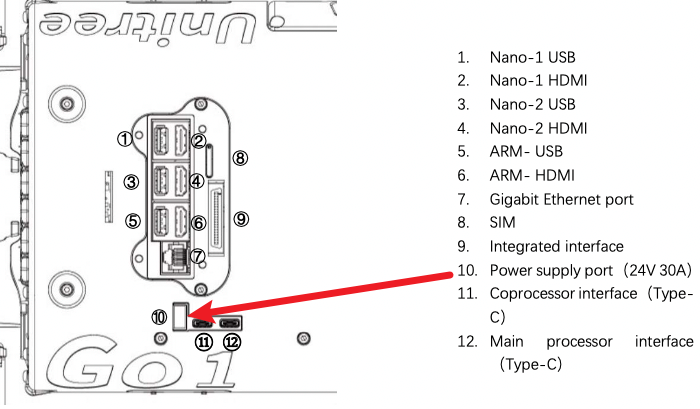

我们使用的s100需要19v的供电，宇树go1的背部有给出对外的接口，如图

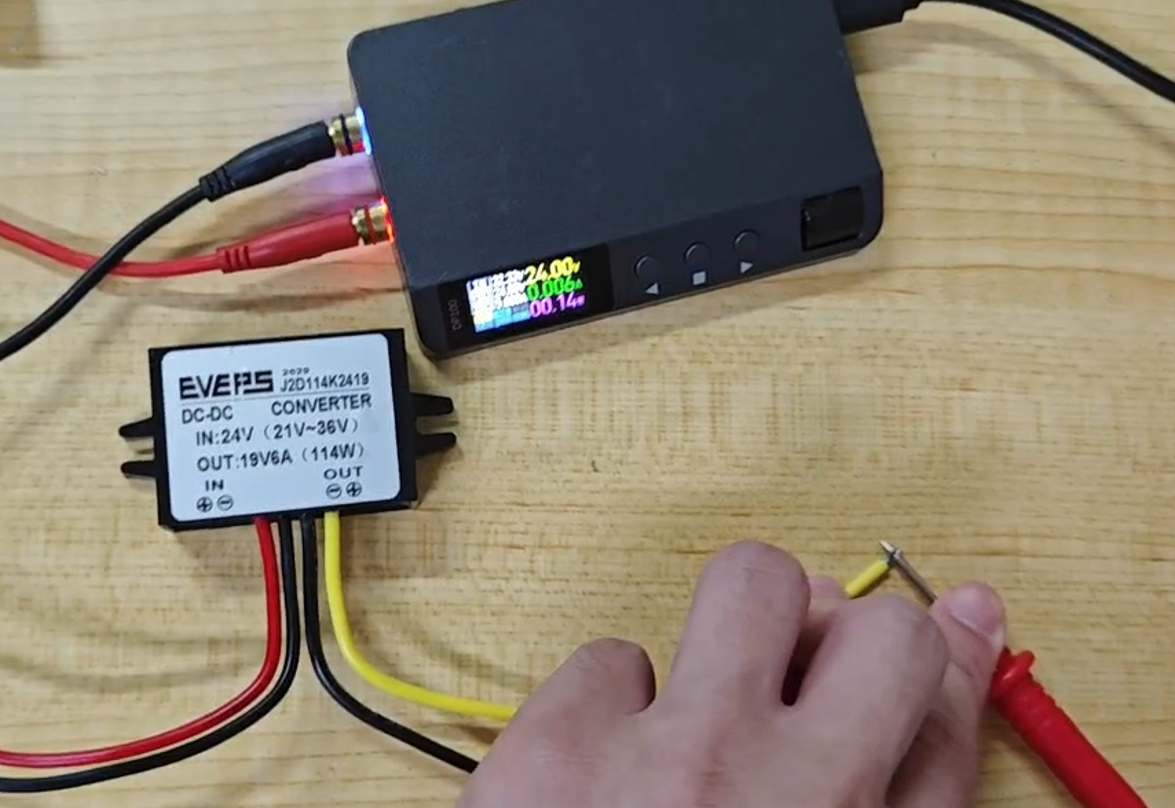

是一个24v xt30的接口，我们只需要使用一个24v转19v的降压模块即可（同时注意电流承载大致6A）

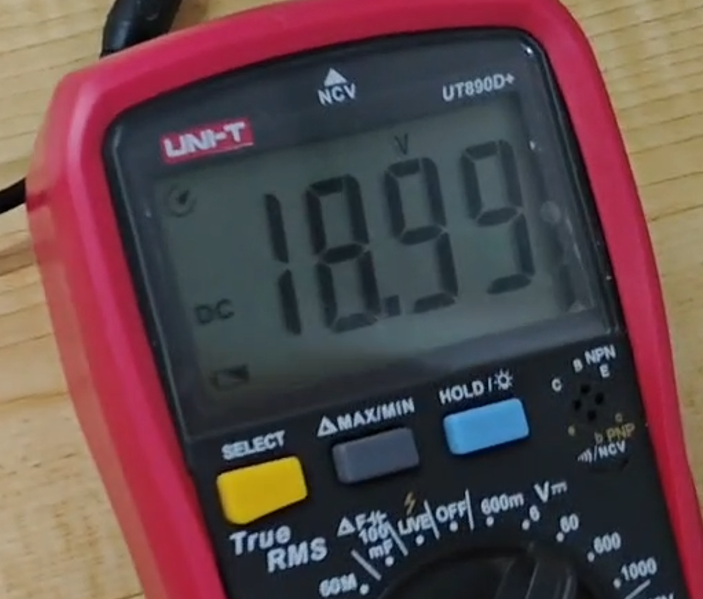

建议接入之前先使用可调电源和万用表测试输入输出电压
对于s100还需要一根dc的接口

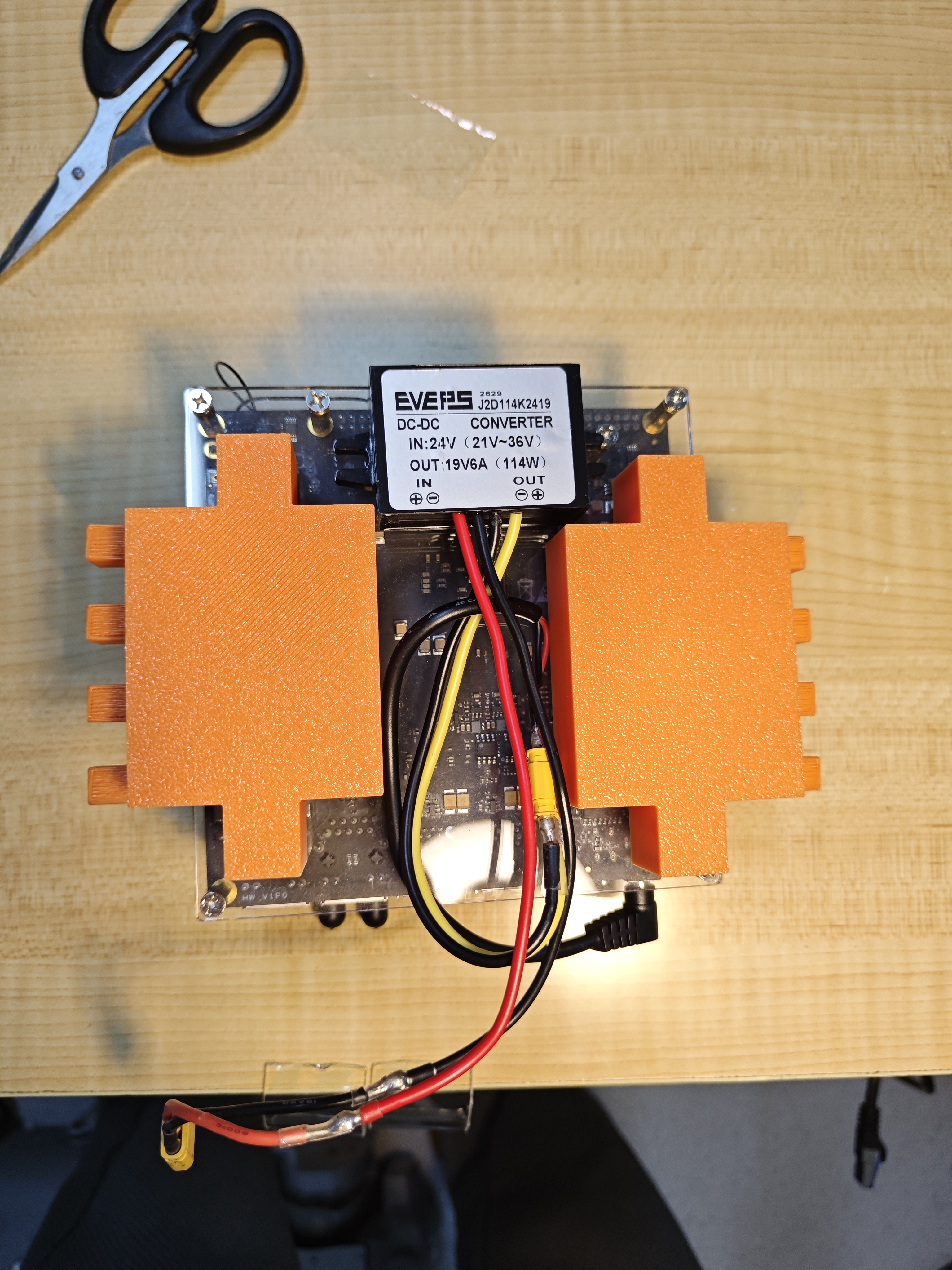

如图接线：
左右两边黄色打印机只是支撑的作用（两个小claude）

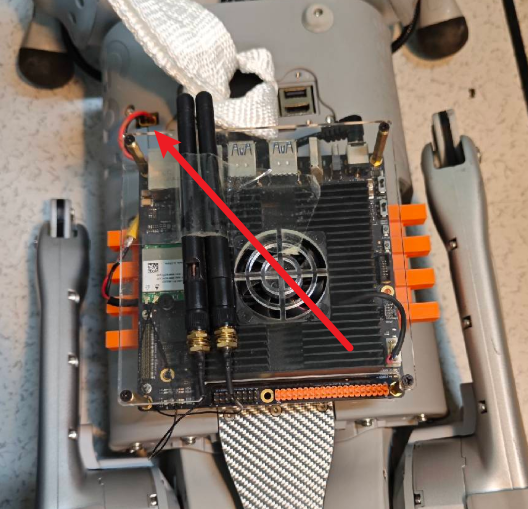

接上go1就是这样：
此外建议加一根足够强劲的狗绳来在紧急时候减小对小电脑的冲击，起到保护作用
对于x5就很方便，只需要有支持快充的充电宝和typec线即可完成供电，无需额外的降压
实际部署效果
s100部署：
x5部署：
13. 软件安全策略
13.1 控制权互斥
低层控制前必须确认sport 进程已停止，避免两个控制源同时发送命令。不要在机器人站立或行走时直接停止 sport mode，先让机器人处于受支撑或安全趴卧状态
检查示例：
pgrep -fl 'keep_sport_alive|Legged_sport|appTransit'
恢复原厂控制前，先结束自定义低层进程并确认已经发送阻尼停机，再恢复 sport mode
13.2 启动守卫
- 默认模式只能读取状态，不能发送 RL 关节目标
- 必须有显式
--enable-rl才允许进入 RL 状态 - 收到第一帧有效、完整且时间连续的 LowState 前，只发送停止哨兵或保持阻尼
- 检查电机顺序、模型 shape、NaN/Inf、历史长度和控制频率
- RL 刚启用时先预热历史；预热期间保持默认站姿
- 从默认站姿向 RL 目标渐变，限制每周期目标变化量
13.3 每周期保护
每个 20 ms 策略周期至少检查：
- 状态包是否超时、丢失或校验失败
- 关节位置是否超硬限位或安全软限位
- 关节速度是否超过部署阈值
- 估计力矩和命令力矩是否超过电机限制
- action 是否有限、是否超过软/硬跳闸阈值
- 新关节目标与当前目标、实测位置的差值是否过大
- IMU 角速度以及 roll/pitch 是否超过阈值
- 推理时间和整个控制循环是否超过 20 ms deadline
- 电量、温度、通信状态和错误码是否正常
任一关键检查失败应进入 FAULT 或 IDLE damping，清零历史和上一动作。禁止捕获异常后静默继续运行
13.4 力矩、速度与位置限制
训练中的 33.5 Nm 是仿真执行器上限，不等于真机调试时应直接允许的命令。首次测试应从官方安全接口允许的保守比例开始，并根据日志逐级放开
位置控制命令即使命令前馈力矩为零，也会通过 PD 误差产生实际力矩，因此：
- 增大
Kp、目标跳变量或目标与实测位置差都可能造成力矩尖峰 power_factor不能替代实测tauEst保护- 触发力矩保护时，应优先减小目标变化、速度指令或 PD 增益，不能只提高保护阈值
- 关节硬限位、位置偏差保护、速度保护和力矩保护必须同时存在
13.5 停机路径
至少准备三条独立路径：
- 遥控器软急停：当前状态机使用
L2回到IDLE damping Ctrl+C：捕获后连续发送多帧阻尼命令再退出- 物理断电：现场人员随时可以执行，且不依赖已被停止的原厂进程
急停触发后不得自动恢复到 RL。必须重新检查故障原因，从校准或保持状态重新开始
14. 分级实机测试流程
以下步骤必须按顺序通过。任何异常都应保存日志并停止，不要连续试错
14.1 第 0 级：不上电机的离线检查
- 用相同 450 维输入比较 PyTorch、ONNX 和 BPU 输出
- 检查 12 维动作的顺序、符号、范围和有限性
- 测量平均、P99 和最大推理时间
- 对零输入、PTQ 校验输入和边界输入做回归
14.2 第 1 级：只读 LowState
只连接 MCU 并记录 IMU、12 个关节位置/速度/力矩、电量、错误码和遥控器，不发送电机目标。手动缓慢移动悬空的腿，确认索引、符号和单位
14.3 第 2 级：只构建观测
构建 45 维单帧和 450 维历史，但不运行策略。逐项核对：
- 静止水平时投影重力方向正确
- 手动旋转机身时角速度轴和符号正确
- 手动移动单腿时仅对应三个关节变化
- 零速度命令为
[0, 0, 0] - 历史从零初始化，并按正确顺序滑动更新
14.4 第 3 级：只推理不发命令
运行 ONNX/BPU 推理并记录 action，仍不发送电机命令。检查 action 无 NaN/Inf、无持续饱和、静止状态不发散，ONNX 和 BPU 的动作差在离线验收范围内
从这一级开始，命令必须显式保留 --log-dir logs；只要要判断板端实时性，就同时加 --log-timing。日志目录会在启动时自动创建，终端退出时会打印 Log saved: 路径
X5 示例：
cd /root/go1_deploy
PYTHONPATH=/root/go1_pro_sdk:/root/go1_deploy \
python3 deploy_rl_lab/bpu_deploy_x5/deploy_go1_robotlab_bpu_x5_fastcpp.py \
--infer-check \
--log-dir logs \
--print-every 50 \
--max-steps 500 \
--log-timing
S100 示例：
cd /root/go1_deploy
PYTHONPATH=/root/go1_pro_sdk:/root/go1_deploy \
python3 deploy_rl_lab/bpu_deploy_s100/deploy_go1_robotlab_bpu_s100_fastcpp.py \
--infer-check \
--log-dir logs \
--print-every 50 \
--max-steps 500 \
--log-timing
14.5 第 4 级：悬空状态机，不启用 RL
机器人必须可靠悬挂，腿下和侧面无人。先不加 --enable-rl，验证状态机：
IDLE -> CALIBRATE -> HOLD -> OBS_TEST -> INFER_TEST
R2每次只前进一层L2在任意激活状态回到IDLE damping- 未加
--enable-rl时，INFER_TEST -> RL必须被守卫拒绝 Ctrl+C必须进入阻尼后退出
14.6 第 5 级：悬空 RL，零速度命令
只有前四级通过后才能增加 --enable-rl。第一轮禁用摇杆速度输入，只验证站姿、动作方向、关节速度、力矩和急停。观察 5 到 10 秒后主动回到 HOLD，不要长时间连续运行
14.7 第 6 级：悬空 RL，小幅指令
一次只测试一个方向：小 vx、小 vy、小 wz。每次测试后回零，检查正负方向和动作对称性。逐个参数变化，不要同时修改 PD、action clip、目标变化率和遥控比例
14.8 第 7 级：平整地面低速
- 使用保护绳，现场一人操控、一人负责断电
- 从零指令站立开始，再给短时小速度
- 首轮只测试前进、停止和软急停
- 之后再测试后退、侧移和转向
- 每轮结束检查电机温度、日志和机械结构
14.9 第 8 级：ONNX/BPU 对照
先用已经通过地面测试的 ONNX 版本确定基线，再在相同软件保护、相同指令、相同场地上测试 BPU。两次测试只替换推理后端。若 BPU 行为异常，回到离线输入逐帧对比，不能通过放宽关节或姿态保护继续测试。
对照日志至少要能证明三件事：同一段动作里 commands 接近一致，action_raw/action_safe/joint_targets 的差异在离线验收范围内，policy_ms/loop_dt_ms/state_age_ms 没有让 BPU 版本比 ONNX 版本产生额外控制延迟。若 BPU 端 policy_ms 很低但 loop_dt_ms 仍不稳，应继续查 SDK 收包、构包和系统调度，而不是只看 BPU 占用率
14.10 第 9 级：坡面、台阶和扰动
复杂地形是最后阶段。先从低难度、低速度和正向通过开始，再逐步测试侧向、反向、急停和摩擦变化。每次增加难度前必须确认前一级多次可复现
15. 日志与验收
每次实机运行至少保存：
metadata.json
steps.jsonl
部署脚本默认在 --log-dir 下创建带时间戳的目录，例如：
logs/robotlab_go1_deploy_YYYYMMDD_HHMMSS/
不要关闭日志来“省性能”。实机调试阶段宁可降低打印频率，也要保留 JSONL 日志；后续量化校准、ONNX/BPU 对齐、力矩保护分析和动作异常定位都依赖这些记录
metadata.json 用来复现实验条件。当前部署脚本会自动写入：
created_at
num_obs / history_len / onnx_input_dim
action_scale / default_dof_pos
joint_names_sdk / joint_names_policy / joint_order_policy
lowcmd_backend 或 BPU backend
history_expected_span_ms
命令行传入的所有标量参数
发布或多人复现实验时，还应额外记录 Git commit、模型哈希、板端系统版本、BPU runtime 版本、设备型号、测试人员和场景。只给一条 Log saved: 路径而没有对应模型与参数，后续无法判断问题来自策略、量化、SDK 还是现场操作
steps.jsonl 是逐周期日志。当前脚本每条记录至少包含：
step / time_wall / mode / state_reason
commands_raw / commands / rc_lx / rc_ly / rc_rx / rc_ry / rc_buttons
obs_single / history_fill / history_zero_pad
action_raw / action_safe
joint_targets
dof_pos / dof_vel / tau_est / motor_mode / motor_temperature / motor_reserve
imu_rpy_deg / imu_quat / base_ang_vel / projected_gravity
battery_soc
loop_dt_ms / recv_ms / policy_ms / work_ms / state_fresh / state_age_ms
这些字段的用途：
mode和state_reason：判断处于MONITOR、OBS_CHECK、INFER_CHECK、RAMP、RL还是故障/阻尼路径；保护触发时首先看这里。commands_raw和commands：区分遥控器原始输入、deadzone/比例/交换后的策略输入，避免把遥控映射问题误判成模型问题。obs_single、history_fill、history_zero_pad：检查 45 维观测和历史缓存是否正确预热；刚进 RL 时历史未填满属于高风险段。action_raw和action_safe：区分模型原始输出与 clip、smooth、trip 检查后的实际动作；若二者差异大，说明部署端限制正在影响行为。joint_targets、dof_pos、dof_vel、tau_est：分析目标角、实际角、速度和力矩保护之间的因果关系。motor_mode、motor_reserve、motor_temperature：定位电机是否掉出 servo、是否有错误码或过热。loop_dt_ms、recv_ms、policy_ms、work_ms、state_age_ms：判断慢在推理、收包、构包发送还是系统调度。
分析日志时不要只看最后一帧。应从 state_reason 第一次不为 ok、action_safe 第一次明显被 clip、motor_mode 第一次异常、tau_est 第一次接近阈值、loop_dt_ms 第一次超过 20 ms 的位置向前回看至少 1 到 2 秒
一次测试通过的最低条件：
- 无 NaN/Inf、状态超时和控制周期持续超期
- 电机顺序、坐标系和指令方向全部正确
- 无硬限位、速度、力矩、姿态或动作异常跳闸
L2、Ctrl+C和物理断电路径均已由现场演练确认- ONNX/BPU 输出差异与离线结果一致
- 行为可在相同条件下重复，而不是偶然成功一次
16. 常见问题
16.1 策略在 IsaacLab 正常，MuJoCo 立即摔倒
优先检查关节顺序、默认关节角、观测历史排列、IMU 四元数格式、动作缩放、PD 参数和策略周期。不要先调奖励或增加力矩
16.2 ONNX 输出维度正确但动作异常
检查输入是 450 维按观测项分组的历史，而不是 10 个单帧直接拼接；同时确认输入已经应用训练时的缩放，上一动作使用的是实际送入策略链路的动作定义，尤其确认重力方向
16.3 BPU 很快，但真机表现比 ONNX 差
速度合格不代表数值合格。使用同一批 PTQ 校验输入逐帧比较 ONNX/BPU，重点查 featuremap 输入、量化校准分布、输出 reshape、CPU fallback 和 runtime 调用生命周期
16.4 TensorBoard 总回报上涨，但 RoboGauge 下降
先检查是否跨过 20000 或 50000 轮的速度指令课程切换。课程变难后总回报下降、非法接触短时上升是预期现象，旧课程和新课程的绝对回报不能直接比较。若命令范围和地形等级都未变化，才进一步排查训练奖励偏向速度跟踪、牺牲力矩/姿态/关节裕度或后期 checkpoint 对训练域过拟合。无论哪种情况，都应比较分项指标和多个 checkpoint，不要只保留最后一轮
16.5 真机一进入 RL 就力矩保护
立即停机。依次检查动作方向、目标角、目标单步变化、PD 增益、当前位置偏差、观测缩放和历史初始化。不要把提高 power_factor 作为第一反应
17. 参考资料
- RoboGauge 项目主页
- Toward Reliable Sim-to-Real Predictability for MoE-based Robust Quadrupedal Locomotion
- Go1 训练适配：ChenYouYuan0413/go2_rl_robotlab，go1 分支
- Go1 RoboGauge 适配：ChenYouYuan0413/RoboGauge，go1 分支
- Go1 部署：ChenYouYuan0413/go1_deploy，main 分支
- RoboGauge 原始上游
- go2_rl_robotlab 原始上游
- IsaacLab 2.3.2 安装文档
- Unitree unitree_legged_sdk
- MAVProxyUser/YushuTechUnitreeGo1: 宇树科技 Yushu Technology (Unitree) go1 development notes
- V3.7.0 | RDK S100/S600 DOC
- 7.3.1 简介 | RDK X3/X5 DOC
